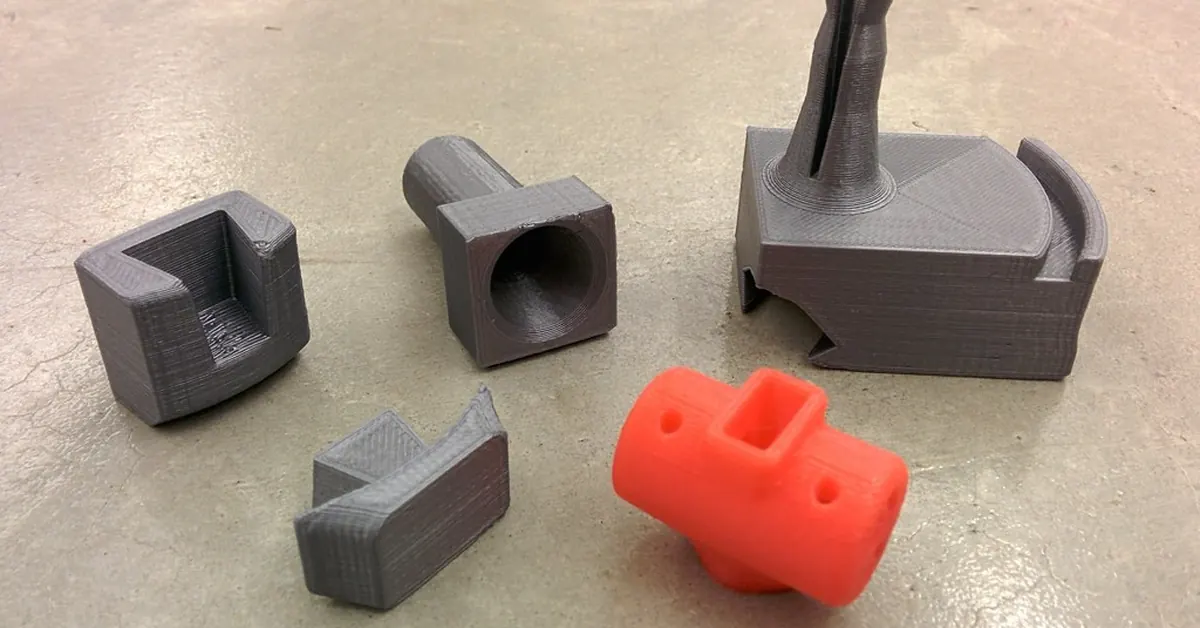

Przejście od projektu w oprogramowaniu CAD do gotowego wydruku 3D wymaga więcej niż prostego eksportu pliku. Niewłaściwe przygotowanie modelu prowadzi do strat materiału, wydłużonego czasu druku oraz konieczności poprawek. W niniejszym artykule omówimy kolejne etapy optymalizacji, które pozwolą uzyskać powtarzalne i ekonomiczne rezultaty.

Eksport geometrii z programów CAD

Wybór formatu pliku ma kluczowe znaczenie dla zachowania intencji projektanta. Najczęściej stosowanym formatem jest STL, jednak formaty STEP i 3MF oferują dodatkowe informacje o jednostkach oraz kolorach. Przed eksportem należy upewnić się, że skala modelu jest zgodna z docelowymi wymiarami w milimetrach.

Ustawienia tolerancji i rozdzielczości

Podczas eksportu STL warto obniżyć odchylenie cięciwy do wartości 0,01–0,05 mm. Zbyt niska tolerancja zwiększa rozmiar pliku bez widocznej poprawy jakości wydruku. W programach takich jak SolidWorks lub Fusion 360 można zapisać gotowe profile eksportu, co przyspiesza pracę przy powtarzalnych projektach.

Analiza i naprawa modelu

Po zaimportowaniu pliku do slicera należy sprawdzić, czy model jest zamknięty i nie zawiera odwróconych normalnych. Narzędzia typu Meshmixer lub Netfabb automatycznie wykrywają dziury oraz nakładające się ścianki.

  • Usunięcie nakładających się powierzchni
  • Wypełnienie otworów o średnicy mniejszej niż 0,5 mm
  • Sprawdzenie grubości ścianek minimalnych

Grubość ścianek i mosty

Minimalna grubość ścianki powinna wynosić 1,2–2 mm w zależności od technologii. Dla FDM mosty dłuższe niż 10 mm wymagają dodania podpór lub zmiany orientacji modelu. W przypadku SLA cienkie elementy mogą wymagać dodatkowego utwardzania po druku.

Wybór orientacji i parametrów druku

Orientacja modelu wpływa na wytrzymałość, jakość powierzchni oraz ilość podpór. Elementy narażone na obciążenie należy drukować tak, aby warstwy były prostopadłe do kierunku siły. Wysokość warstwy 0,15–0,2 mm zapewnia dobry kompromis między czasem a estetyką.

Parametry dla popularnych materiałów

PLA wymaga temperatury dyszy 190–210 °C i stołu 50–60 °C. PETG potrzebuje wyższej temperatury dyszy (230–250 °C) oraz wolniejszego chłodzenia. ASA i ABS wymagają zamkniętej komory, aby ograniczyć pęknięcia.

Walidacja przed produkcją

Przed rozpoczęciem długiego wydruku warto wykonać testowe wydruki fragmentów modelu w skali 30–50 %. Pozwala to zweryfikować pasowania oraz tolerancje. Po wydruku należy zmierzyć kluczowe wymiary suwmiarką i porównać z modelem CAD.

Systematyczne stosowanie powyższych zasad zmniejsza ilość odpadów i skraca czas od projektu do gotowego elementu. Warto prowadzić bazę sprawdzonych profili eksportu oraz orientacji dla powtarzalnych typów części.
